、控制器內伺服放大器控制板出故障，檢查伺服放大器LED上方的2個DC鏈路電壓檢測螺絲，確認DC鏈路電壓。如電壓高于50V，伺服放大器控制板處于異常狀態。電壓低于50V，可初步判斷處于正常狀態。進一步對伺服放大器控制板的LED顏色進行觀察，確認電源電壓輸出正常，沒有外部緊急停止信號輸入，與機器人主板通信正常可排除伺服放大器控制板損壞。

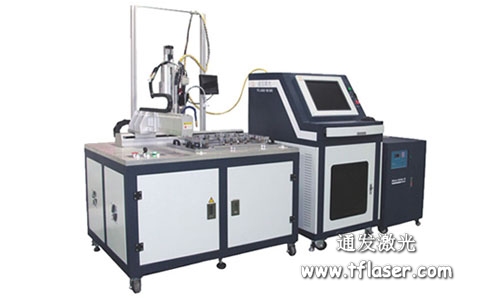

TFL-1000F激光焊接機器人

      3

、線路損壞對機器人控制器與機器人本體的外部電纜連線RM1、RP1進行檢查，RM1為機器人伺服電機電源、抱閘控制線，RP1為機器人伺服電機編碼器信號以及控制電源線路、末端執行器線路和編碼器上數據存儲的電池線路等線路。拔掉插頭，對編碼器上數據存儲的電池線路進行檢查。拔掉M1電機的脈沖控制插頭M1P，同樣的方法檢查M2～M7電機全部為0，可判斷編碼器上數據存儲的電池線路損壞。

      機器人編程技巧：

      （1）選擇合理的焊接順序

。以減小焊接變形、焊槍行走路徑長度來制定焊接順序。

      （2）優化焊接參數

。為了獲得最佳的焊接參數，制作工作試件進行焊接試驗和工藝評定
