，如果有些款式的沒有這個接頭那么可以不去理會
。

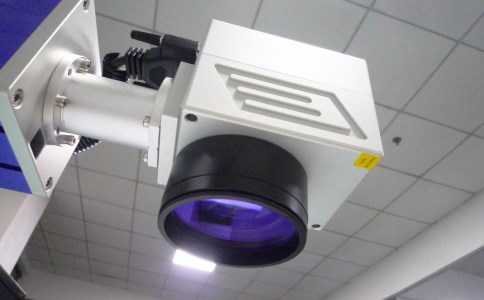

2、拆下場鏡
，并做好保護并蓋了
，操作過程中
，手指等任何物品都不可以碰撞到場鏡，特別是鏡片
。
3、20W光纖雕刻機使用五金工具，一般都為內角扒手
，擰下打標頭
，小心一樣，以防所拆下的外殼板是接上了振鏡驅動板的
，防止拉扯過力
。
4、拔開所有的連線,電源供電線,信號線,電機到驅動板的線 。
5 、20W光纖雕刻機拆下驅動板，并包裝放好
，再拆下Y電機
、和X電機，并注意打包好。將驅動板以及X和Y電機一起打包起來
，這樣拆下振鏡的任務就完成了
，就可以寄到可以維修的地方了。

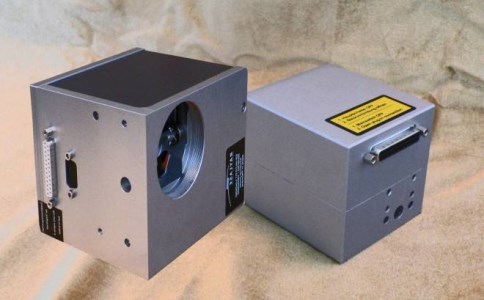

20W光纖雕刻機安裝振鏡掃描器的流程如下：
1、掃描器首先安裝Y電機以及X電機，并保證二者任何角度的情況下不可以碰撞在一起為好
。
2、安裝好二塊驅動板。
3、掃描器連好所有連線后
，測試和調試振鏡電機的角度和深度，保證最終激光的輸出中心位置為場鏡的中心即可
。
4、清理一下連線，并整理好線材的長度等
，再盒上打標頭的所有蓋子
。
5、掃描器連接好外部連線，可以重新開機
， 此時激光打碼機振鏡安裝就完成了。
